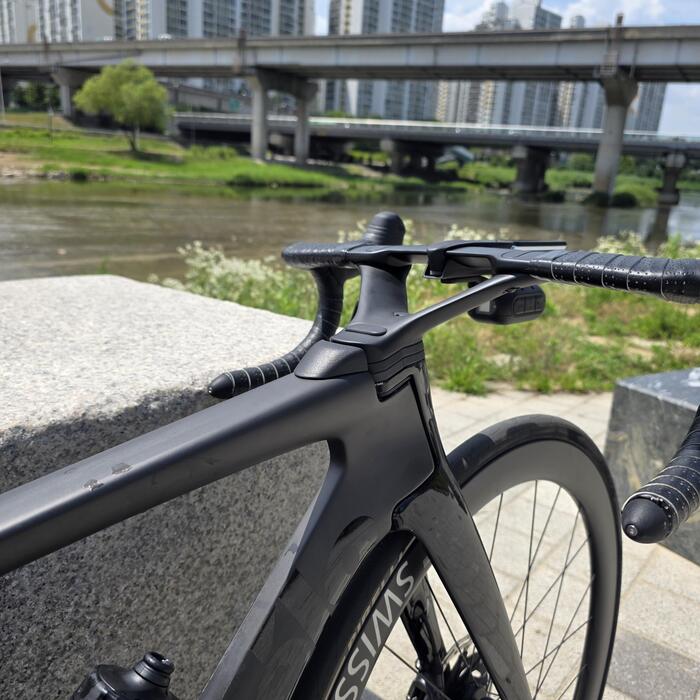

이번엔 써벨로 S5 에어로 멀티 마운트를 3D프린터로 제작해봤습니다.

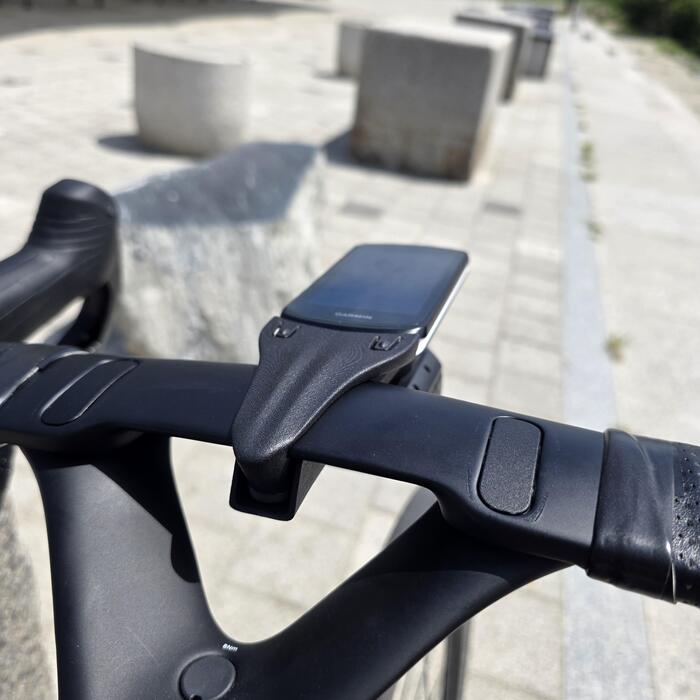

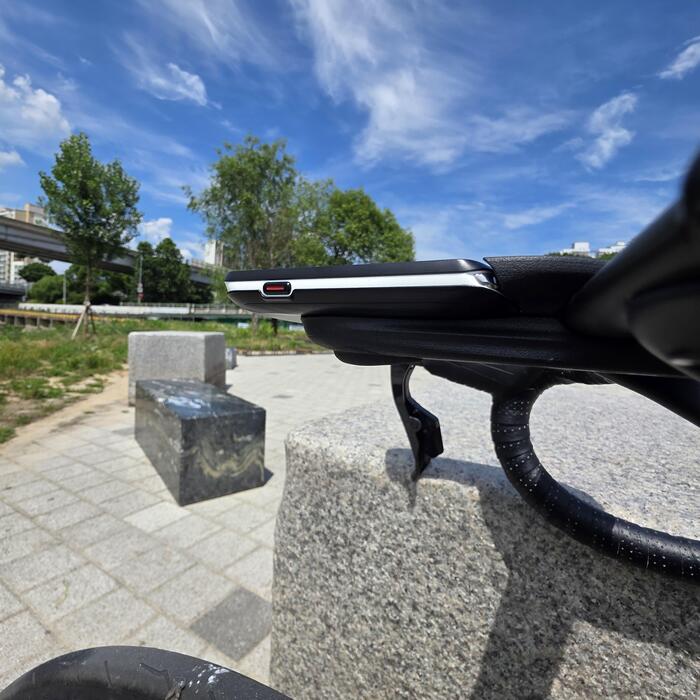

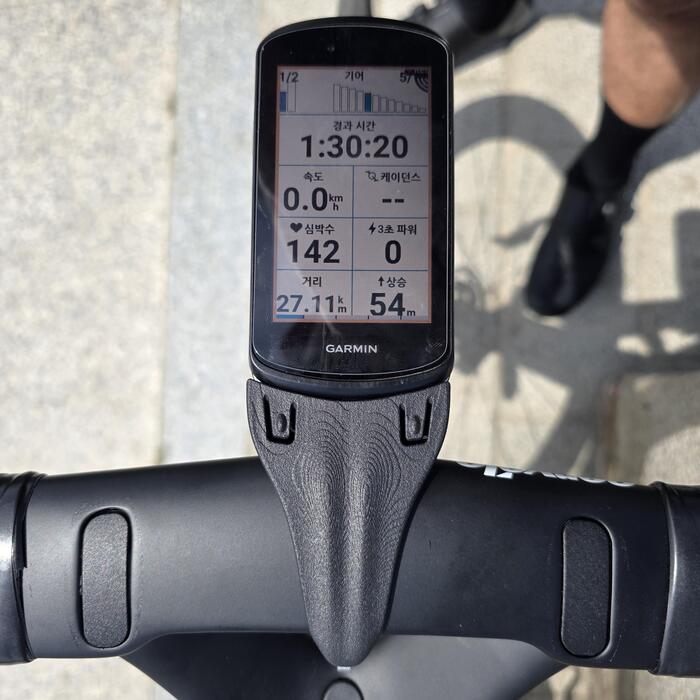

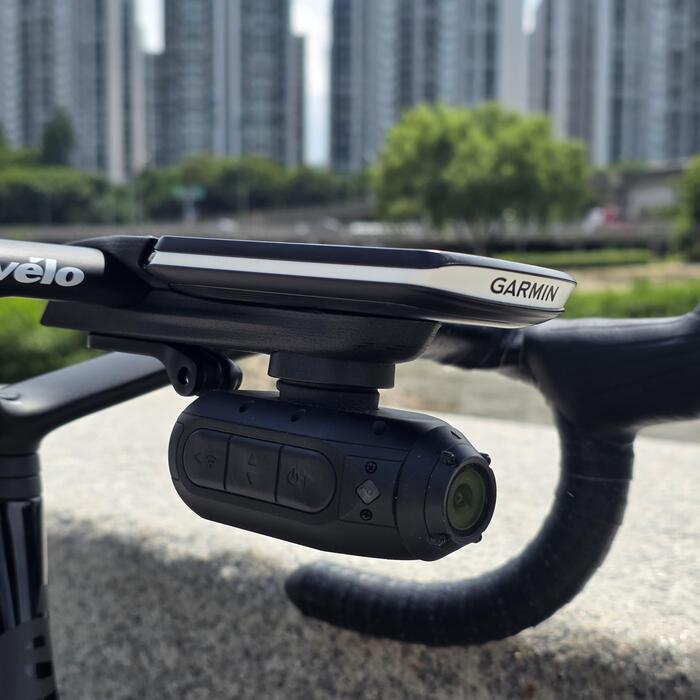

아무것도 안달면 에어로한 형태로 활용 가능하고, 필요한 경우 블박과 라이트를 달 수 있는 형태의 마운트입니다.
속도계, 라이트, 블박 무게가 무거워 s5 유저들 마운트 리벳이 빠지는 경우도 종종 봤고, 요즘 나오는 일체형 에어로 커버의 수요도 꽤 있는 편인 거 같아 합쳐봤습니다.

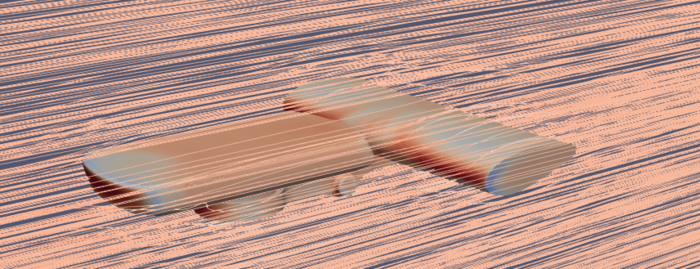

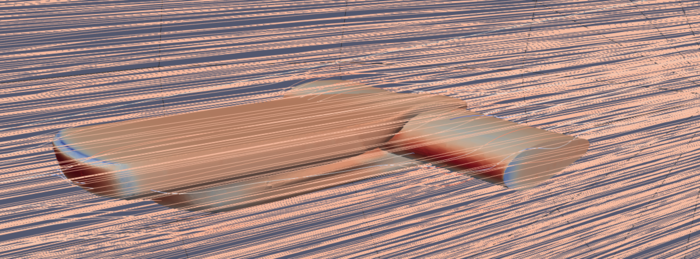

CFD 해석 독학하는데 시간이 좀 많이 소요되긴 했지만, 결과는 동일 설정값(40km 속도 정면풍 )기준 약 35% 와트 세이브가 되긴 합니다. 다만 40km 속도에서 수치적으로 크게 유의미한 차이는 아니며, 다운힐 정도 되는 속도가 되어야 더 극적인 에어로 효과를 만들 수 있을 것 같고, 라이딩상황에서는 항상 정면풍만 불지 않기 땜에 측면풍 조건은 조금 더 해석해보려고 합니다.

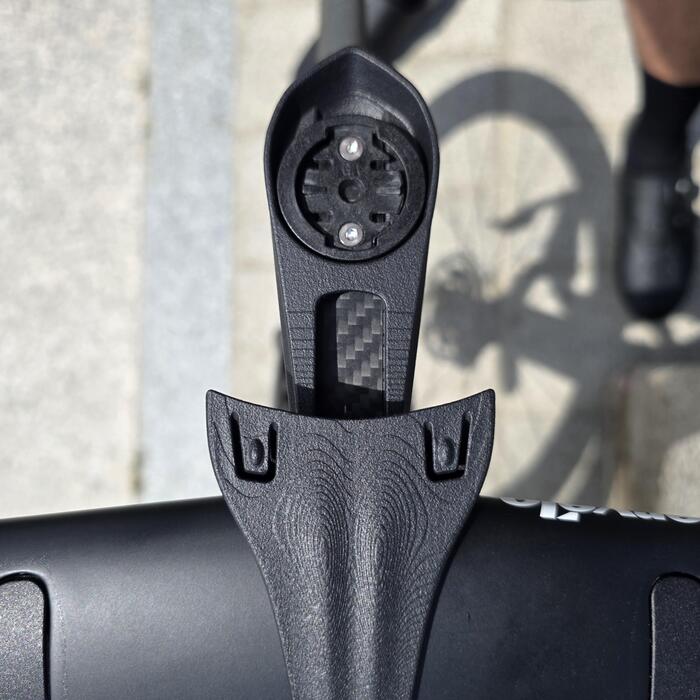

또한, 무게가 많이 달리는 만큼 과거 원형 핸들바에 위 아래로 클램핑되는 구조를 변형하여 설계했고, 추가로 CNC 가공한 3T 카본 판재를 중간에 삽입하여 강도 보강하였습니다. 그 결과 라이딩시 튼튼히 잘 버텨주었습니다.
그리고 스템 올리면 발생하는 단차도 뵈기가 싫어 디자인 보완용 제품을 만들어서 함께 장착했습니다.
아기가 태어나서 라이딩도 3D프린터 호작질도 어려워졌지만, 종종 만들면 또 공유하러 오겠습니다.
